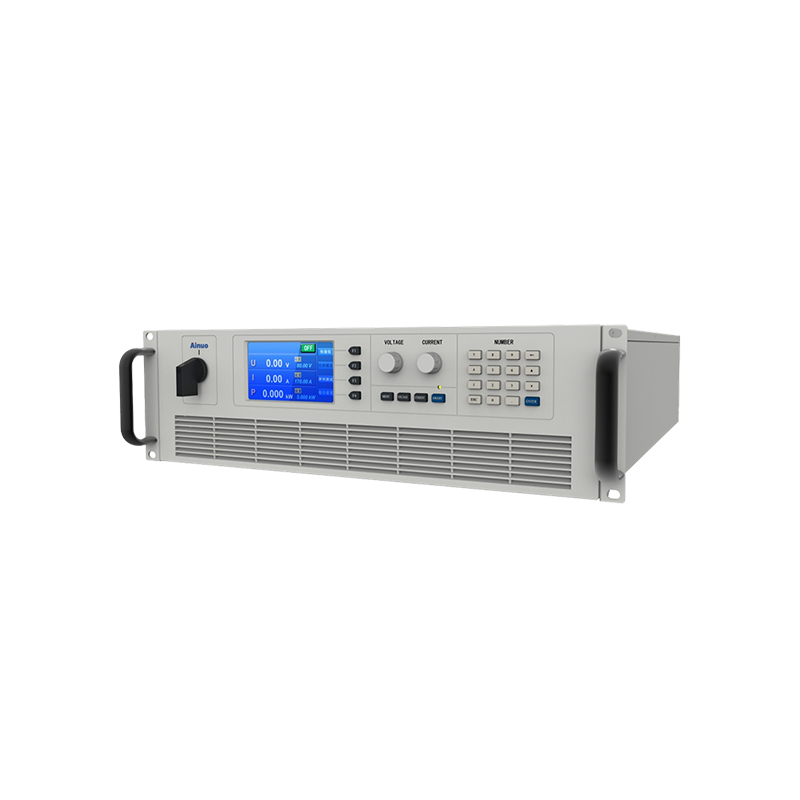

产品概述

AN53系列宽范围可编程直流电源采用有源功率因数校正技术、高频LLC多谐振软开关逆变技术，功率因数高、动态响应快，输出纹波低，功率密度高。具有恒功率宽范围输出的特色性能，以及体积小，重量轻，噪声低，效率高，操作简单等优点。

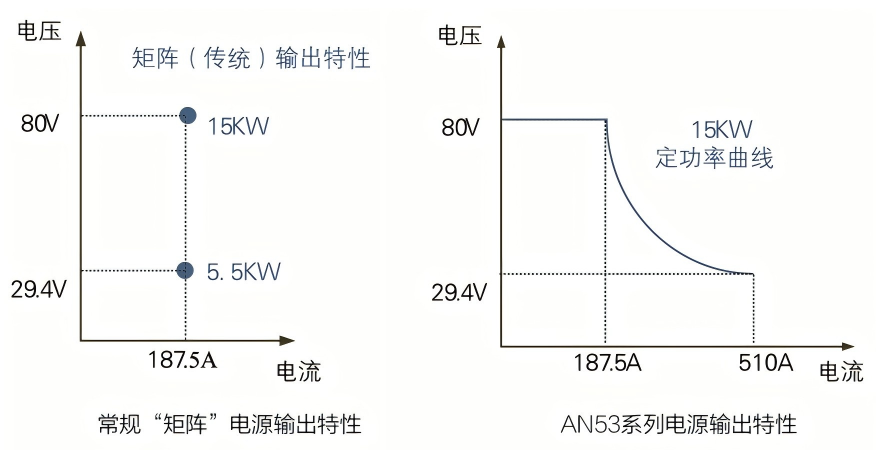

AN53系列对功率输出曲线进行了扩展，为用户提供更宽泛的电压和电流组合，因而要比传统的“矩阵”输出范围的电源更加灵活。单台定功率直流电源的输出范围可能是普通矩形电源的数倍。例如1500V/40A/15kW型号的AN53系列能够在15kW功率上提供1500V 10A的输出，或者375V 40A的输出，如果是传统的“矩阵”输出电源，其输出指标是1500V/10A/15kW，当输出电压为375V时，其最大电流仍为10A，功率仅为3.75kW。

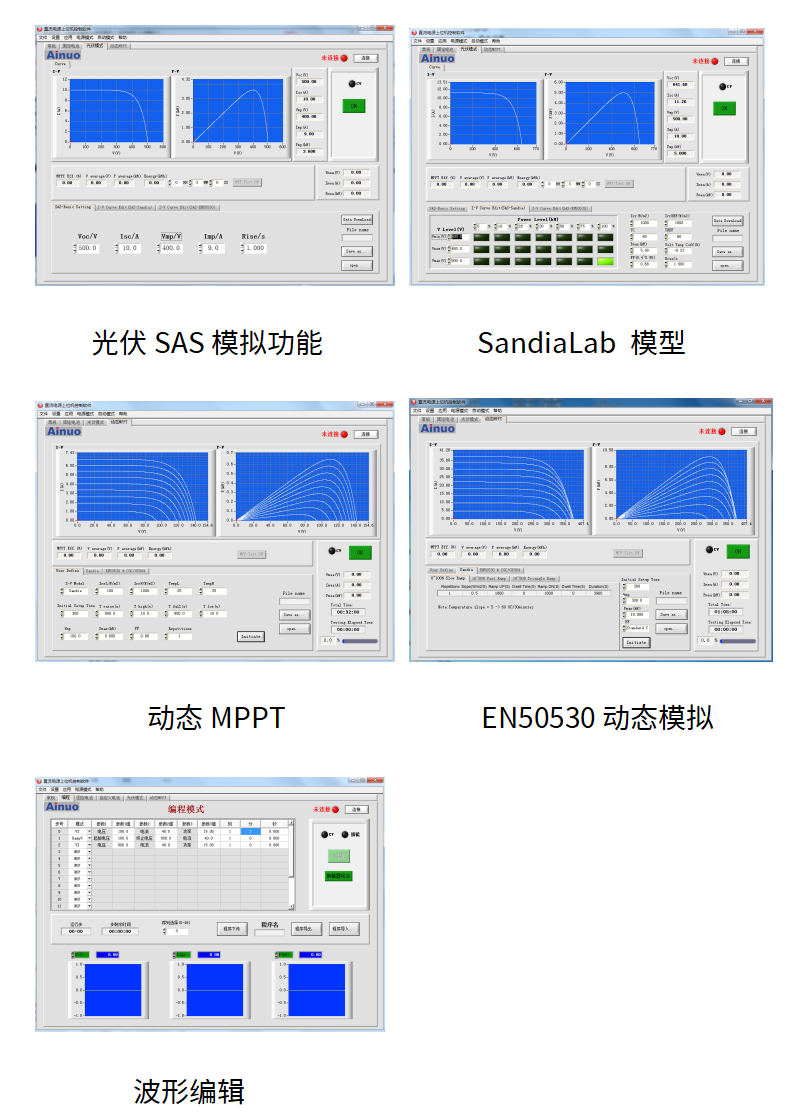

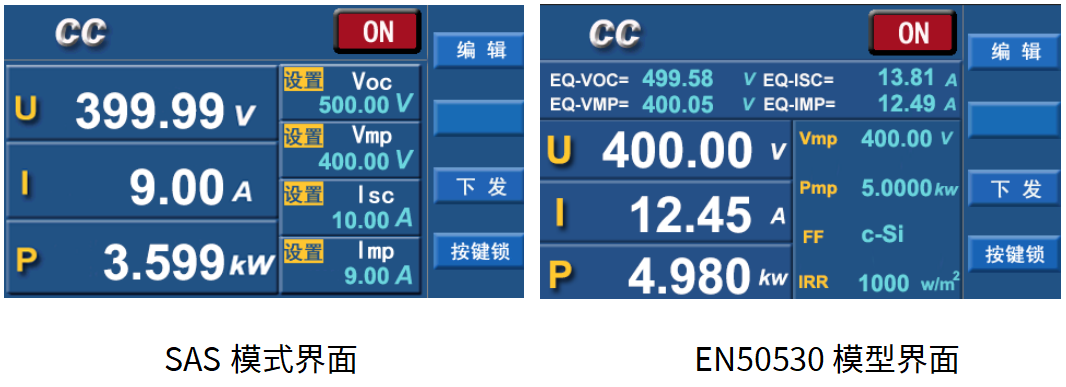

AN53系列的太阳能电池输出特性模拟功能，响应速度快、稳定精准的I-V曲线模拟能力，单机内建SAS，EN50530、Sandia lab等标准模型，可精准的模拟光伏I-V曲线输出，另外也可通过上位机软件编辑太阳能电池板的参数或编辑一组1024点的V&I数据下载到电源内部运行，支持动态、遮罩等运行模式。

作为一款可编程电源，AN53系列支持多种通信接口，支持SCPI标准协议，非常利于理解和编程控制。

产品特点

■ 宽范围输出能力，输出范围扩大至同功率等级“矩阵”电源的3倍；

■ 采用有源功率因数校正技术，满载功率因数超过0.99；

■ 采用高频LLC多谐振逆变，整机效率高至0.95；

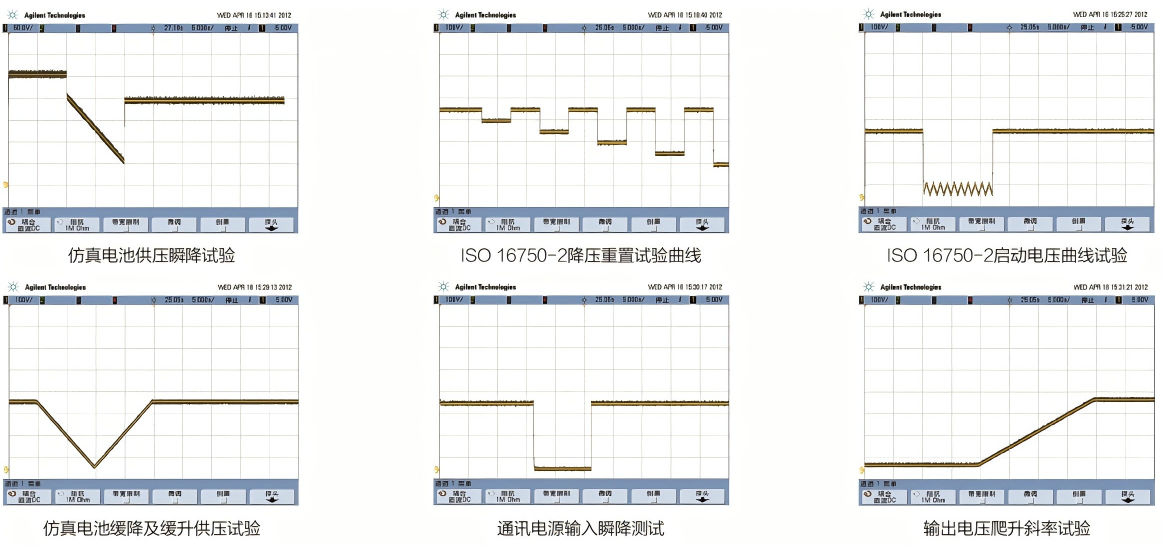

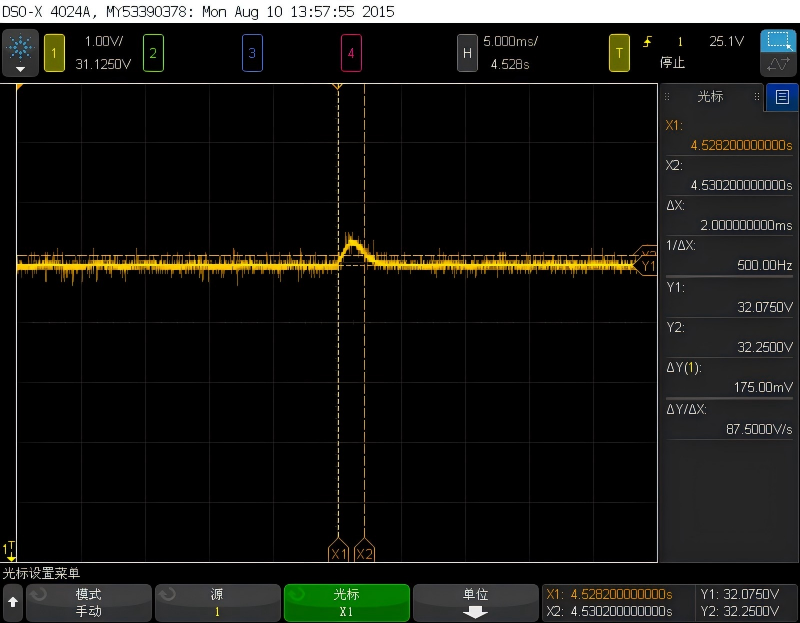

■ 业界最优的瞬态响应速度；

■ 定电压、定电流、定功率三种工作模式，满足更多测试需求；

■ 强大的可编程功能，灵活的功能设置；

■ 光伏模拟功能；

■ 内置精准的电压、电流测量，优良的输出稳定性；

■ 引线压降补偿端子，可实现大电流工作时的输出引线压降补偿；

■ 保护功能完备，保障电源设备正常运行和负载的安全；

■ 高亮度彩色LCD显示屏，外观精美，操作简单、直观；

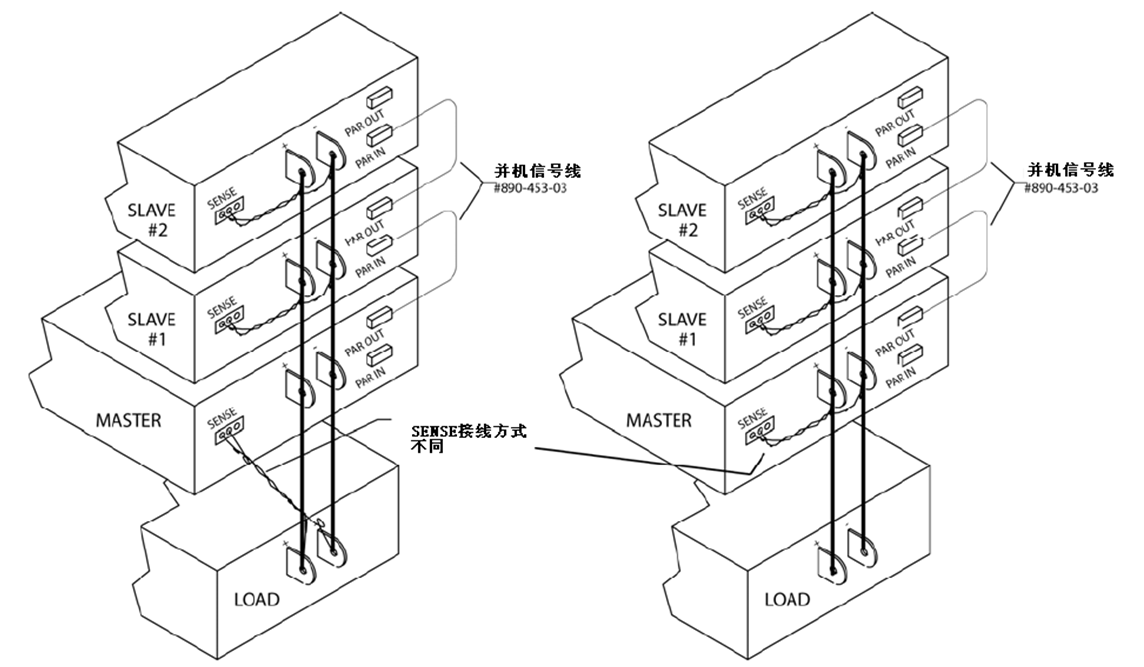

■ 支持多台并联输出，扩大功率/电流范围；

多台机器可灵活的设置为单机输出或并联输出

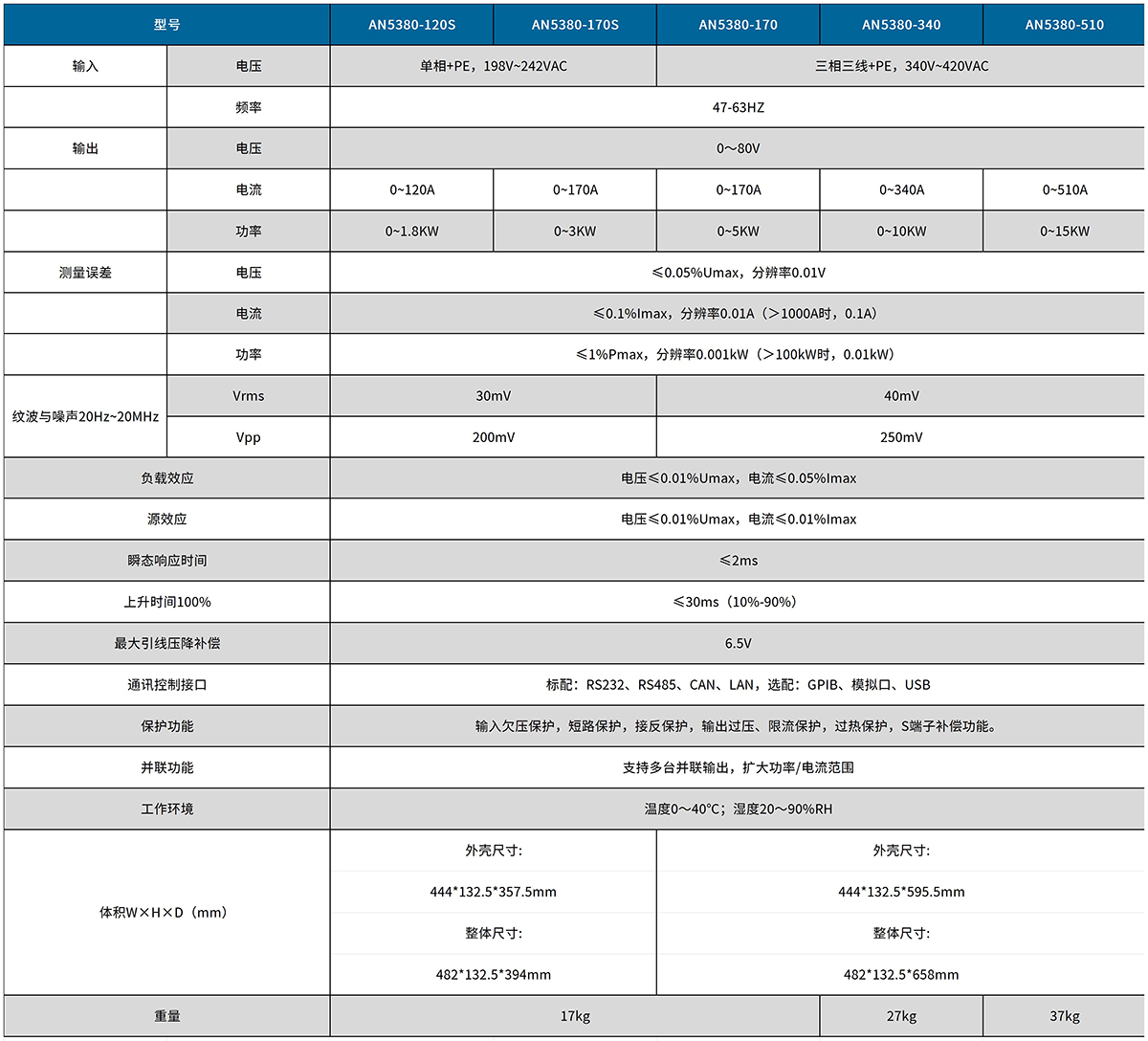

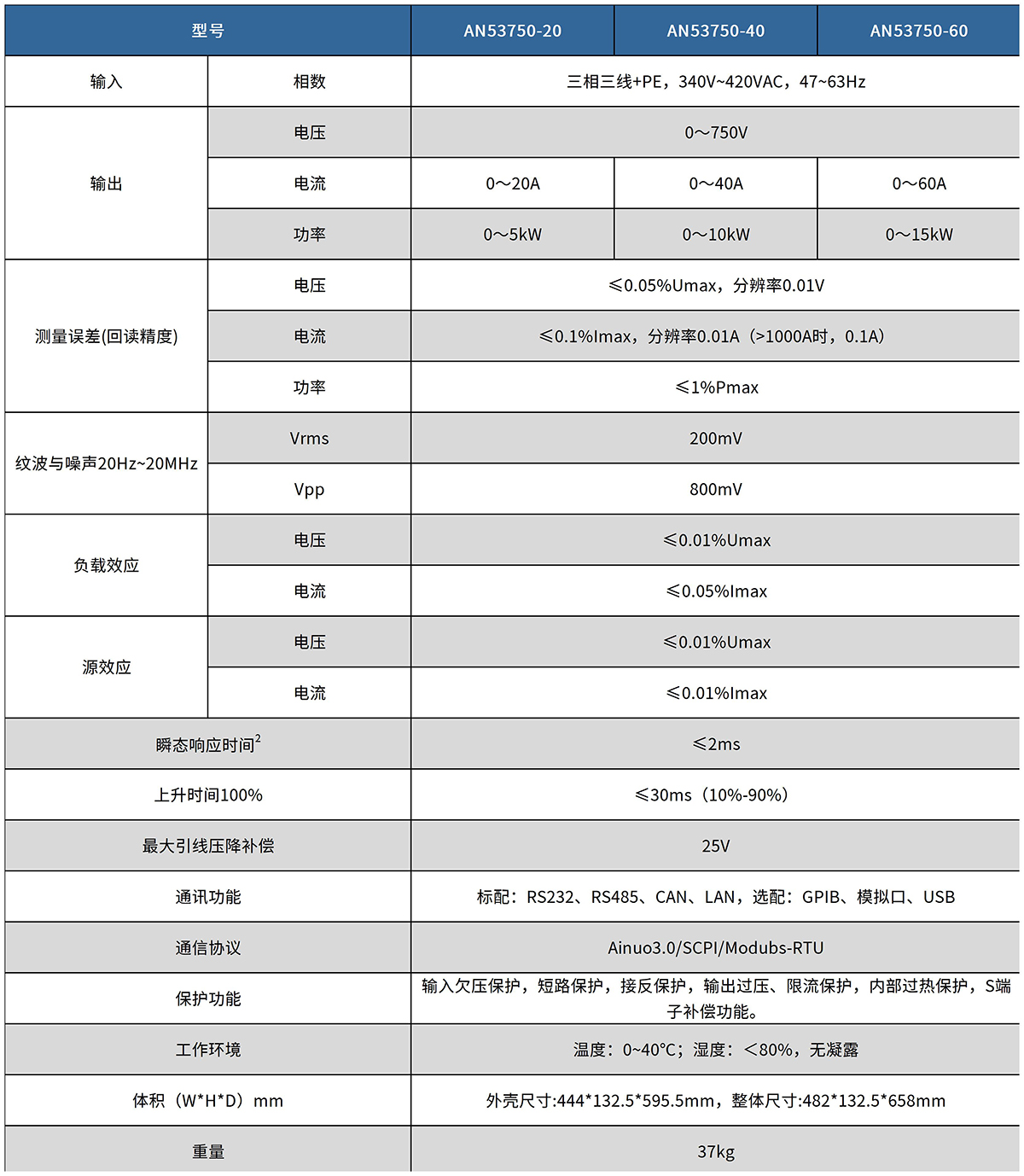

技术规格

订购与功能扩展

■  AN5380-120S：80V/120A/1800W

■  AN5380-170S：80V/170A/3000W

■  AN5380-170：80V/170A/5000W

■  AN5380-340：80V/340A/10000W

■  AN5380-510：80V/510A/15000W

■   AN53300-15S：300V/15A/1800W

■  AN53300-30S：300V/30A/3000W

■  AN53300-50：300V/50A/5000W

■  AN53300-100：300V/100A/10000W

■  AN53300-150：300V/150A/15000W

■  AN53500-40：500V/40A/5000W

■  AN53500-80：500V/80A/10000W

■  AN53500-120：500V/120A/15000W

■  AN53750-20: 750V/20A/5000W

■  AN53750-40: 750V/40A/10000W

■  AN53750-60: 750V/60A/15000W

■  AN531000-40：1000V/40A/10000W

■  AN531500-40：1500V/40A/15000W

■  AN532250-20：2250V/20A/15KW

支持多台并联输出，扩大功率/电流范围
