产品概述
ANEVS系列电池模拟器兼具电池模拟和光伏模拟功能,可横拟动力锂电池的充放电特性,满足新能源汽车电机、电驱系统,整车系统,储能变流器等器件或系统测试需求,亦可模拟光伏电池板特性,满足光伏逆变器,光伏储能逆变一体机的测试需求。
采用高频PWIM整流技术、双向DC变换技术以及FPGA数字控制技术,具有能量双向流动,正反向无缝切换,自适应电网的特性,同时具有可编程的保护参数设置,输出参数限值设置功能,更好的保护被测试设备的安全性。
产品特点
光伏模拟、电池模拟一体机;
CV、CC、CP工作模式;
电压0.05%FS,电流0.1%FS;
响应时间≤3ms;切换时间<4ms:
功率因数≥0.99,电流谐波≤3%;
支持三元锂、磷酸铁锂、钛酸锂、钴酸锂、锰酸锂、镍氢、铅酸7种电池类型模拟;
支持电池自定义模式,具备123阶电池模型以及内阻模型,支持CSV、mat格式数据导入和导出:
具有光伏特性IV曲线模拟功能,支持多种太阳能电池板以及不同环境下真实模拟,内建Sandia、EN50530等标准曲线。支持静态、动态光伏模拟;
900步编程能力,1mS最小编程时间;
支持CAN、RS232/RS485、LAN等通信接口:

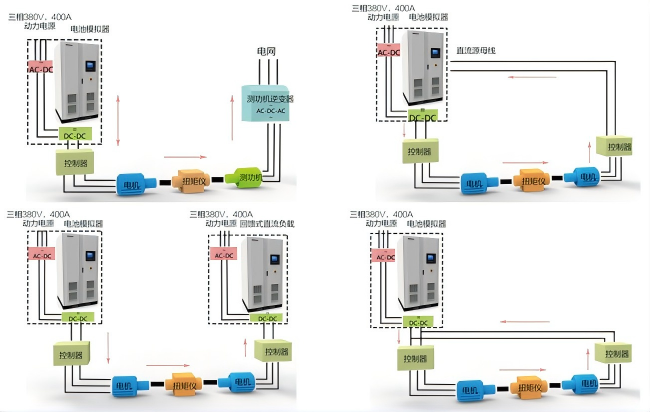

产品应用
电动汽车电机、控制器测试;
电动汽车传动系统、动力总成系统测试;
特殊电动车辆电机、控制器、电动车辆传动系统、动力总成系统测试;
新能源电机系统测试;
船舰电传动、电驱动系统测试;
充电机、充电桩测试;
电容、超级电容充电放电测试;
储能系统变流器测试;
UPS、EPS系统测试;
混合动力测试;
大功率直流测试电源供电场合;
电池组、电池包充放电测试;
模拟电池,替代真实电池供电测试场合。
输出VI特性曲线

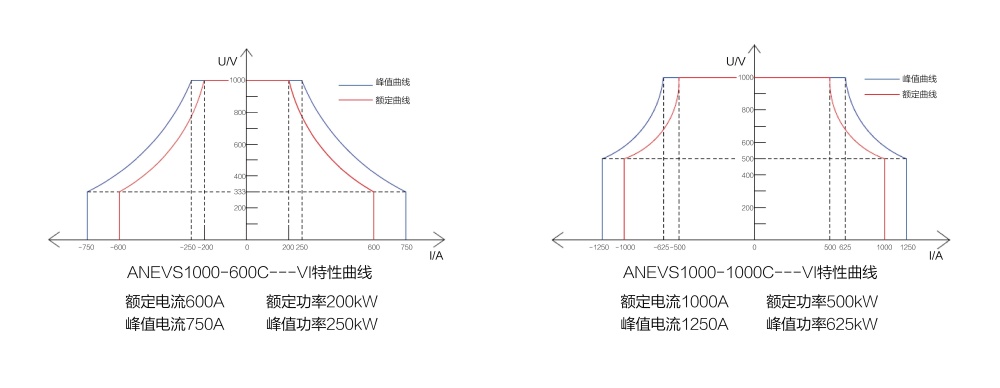

先进的IGBT并联技术,实现更高的峰值功率和峰值电流输出,以ANEVS1000-600C和ANEVS1000-1000C为例说明。
技术规格
产品系列 | 产品型号 | 额定电流 | 额定功率 | 峰值电流 | 峰值功率 | 电压范围 | 外形尺寸/mm (W*D*H) |
800V系列 | ANEVS800-200C | 200A | 60kW | 300A | 90KW | 24V-800V | 1000*1000*2100 |
ANEVS800-300C | 300A | 90kW | 450A | 135KW | 24V-800V | 1000*1000*2100 | |
ANEVS800-400C | 400A | 120kW | 500A | 150KW | 24V-800V | 1000*1000*2100 | |
ANEVS800-500C | 500A | 160kW | 600A | 200KW | 24V-800V | 1500*1000*2100 | |
ANEVS800-600C | 600A | 200kW | 750A | 250KW | 24V-800V | 1500*1000*2100 | |
ANEVS800-800C | 800A | 300kW | 1000A | 375KW | 24V-800V | 1500*1200*2200 | |
ANEVS800-900C | 900A | 400kW | 1125A | 500KW | 24V-800V | 2000*1200*2200 | |
ANEVS800-1000C | 1000A | 500kW | 1250A | 625KW | 24V-800V | 2000*1200*2200 | |
ANEVS800-1200C | 1200A | 600kW | 1500A | 750KW | 24V-800V | 2000*1200*2200 | |
ANEVS800-2000C | 2000A | 1000kW | 2500A | 1250kW | 24V-800V | 4000*1200*2200 | |
1000V系列 | ANEVS1000-150C | 150A | 60kW | 225A | 90kW | 24V-1000V | 1000*1000*2100 |
ANEVS1000-200C | 200A | 90kW | 300A | 135KW | 24V-1000V | 1000*1000*2100 | |
ANEVS1000-300C | 300A | 120kW | 375A | 150KW | 24V-1000V | 1000*1000*2100 | |
ANEVS1000-500C | 500A | 160kW | 625A | 200KW | 24V-1000V | 1500*1000*2100 | |
ANEVS1000-600C | 600A | 200kW | 750A | 250KW | 24V-1000V | 1500*1000*2100 | |
ANEVS1000-800C | 800A | 300kW | 1000A | 375KW | 24V-1000V | 1500*1200*2200 | |
ANEVS1000-900C | 900A | 400kW | 1125A | 500KW | 24V-1000V | 2000*1200*2200 | |
ANEVS1000-1000C | 1000A | 500kW | 1250A | 625KW | 24V-1000V | 2000*1200*2200 | |
ANEVS1000-1200C | 1200A | 600kW | 1500A | 750KW | 24V-1000V | 2000*1200*2200 | |
ANEVS1000-2000C | 2000A | 1000kW | 2500A | 1250KW | 24V-1000V | 4000*1200*2200 | |
1200V系列 | ANEVS1200-150C | 150A | 60kW | 225A | 90KW | 24V-1200V | 1000*1000*2100 |
ANEVS1200-200C | 200A | 90kW | 300A | 135KW | 24V-1200V | 1000*1000*2100 | |
ANEVS1200-300C | 300A | 120kW | 375A | 150KW | 24V-1200V | 1000*1000*2100 | |
ANEVS1200-500C | 500A | 160kW | 625A | 250KW | 24V-1200V | 1500*1000*2100 | |
ANEVS1200-600C | 600A | 200kW | 750A | 250KW | 24V-1200V | 1500*1000*2100 | |
ANEVS1200-800C | 800A | 300kW | 1000A | 375KW | 24V-1200V | 1500*1200*2200 | |
ANEVS1200-900C | 900A | 400kW | 1125A | 500KW | 24V-1200V | 2000*1200*2200 | |
ANEVS1200-1000C | 1000A | 500kW | 1250A | 625KW | 24V-1200V | 2000*1200*2200 | |
ANEVS1200-1200C | 1000A | 600kW | 1500A | 750KW | 24V-1200V | 2000*1200*2200 | |
ANEVS1200-2000C | 2000A | 1000kW | 2500A | 1250KW | 24V-1200V | 4000*1200*2200 | |
1500V系列 | ANEVS1500-160C | 160A | 90kW | 240A | 135KW | 48V-1500V | 1200*1200*2100 |
ANEVS1500-300C | 300A | 200kW | 375A | 250KW | 48V-1500V | 2000*1000*2100 | |
ANEVS1500-500C | 500A | 300kW | 625A | 375KW | 48V-1500V | 3000*1000*2100 | |
ANEVS1500-600C | 600A | 400kW | 750A | 500KW | 48V-1500V | 3000*1000*2100 | |
ANEVS1500-800C | 800A | 600kW | 1000A | 750KW | 48V-1500V | 3000*1200*2200 | |
ANEVS1500-1000C | 1000A | 1000kW | 1250A | 1250KW | 48V-1500V | 4000*1200*2200 | |
2000V系列 | ANEVS2000-160C | 160A | 90kW | 240A | 135KW | 48V-2000V | 1200*1200*2100 |
ANEVS2000-200C | 200A | 200kW | 250A | 250KW | 48V-2000V | 2000*1000*2100 | |
ANEVS2000-500C | 500A | 300kW | 625A | 375KW | 48V-2000V | 3000*1000*2100 | |
ANEVS2000-600C | 600A | 400kW | 750A | 500KW | 48V-2000V | 3000*1000*2100 | |
ANEVS2000-800C | 800A | 600kW | 1000A | 750KW | 48V-2000V | 3000*1200*2200 | |
ANEVS2000-1000C | 1000A | 1000kW | 1250A | 1250KW | 48V-2000V | 4000*1200*2200 |

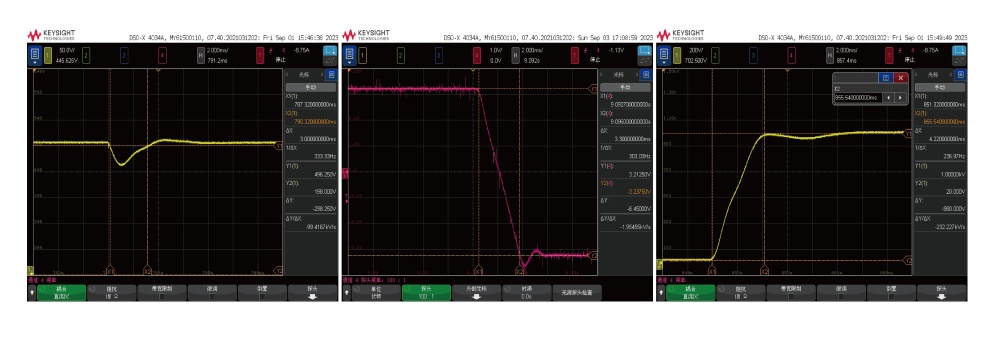

快速的动态响应特性
技术规格
产品名称 | 电池模拟器 | ||
输入参数 | 输入方式 | 三相四线+地线 | |
输入电压 | 线电压:380V±15% | ||
输入频率 | 50/60Hz±5Hz | ||
输入功率因数 | 0.99 | ||
输入电流谐波 | 3%(额定条件下) | ||
输出参数 | 电压精度 | 0.05%F.S | |
电流精度 | 0.1%F.S | ||
功率精度 | 0.2%F.S | ||
源效应 | 0.1%F.S | ||
负载效应 | 0.1%F.S | ||
纹波(Vpp) | 0.2%F.S | ||
瞬态恢复时间 | ≤3ms(10%-90%额定阻性负载切换) | ||
电流上升时间 | ≤3ms(启动输出后加载测试) | ||
回馈参数 | 回馈电压 | 323~437V | |
回馈频率 | 电网频率(45Hz-55Hz) | ||
功率因数 | ≥0.99 | ||
总谐波含量 | ≤3%(标准AC源输入,失真度1.5%以内条件下测试) | ||
正反向输出切换 | ≤4ms | ||
回馈功能 | 满功率持续能量回馈 | ||
产品功能 | 工作模式 | CV、CC、CP | |
输出编程 | 可编程输出电压波形,包括电压电流斜率、阶梯、循环控制及跳转控制 | ||
紧急停止 | 具有紧急停止按键,快速断开与负载设备的连接 | ||
电池模拟 | 可模拟三元锂电池、锰酸锂、钛酸锂、钴酸锂、磷酸铁锂、铅酸、镍氢7类电池模型。 可自定义电池单体容量,串并联数量,SOC以及温度参数 具备1 2 3阶电池模型以及内阻模型,支持CSV、mat格式数据导入和导出。 | ||
光伏模拟 | 可设置VOC、ISC、VMP,IMP,FF等参数,内建Sandia、EN50530等标准曲线。支持静态、动态光伏曲线以及温度、遮罩等环境参数的设置。 | ||
输出缓升功能 | 输出电压可编程缓升 | ||
自放电功能 | 内置Discharge Unit单元,停机自动放电 | ||
保护装置 | 输入过欠压保护,输入过流保护,输入缺相保护,输出过流保护,输出短路保护,母线过压保护,内部过热保护。 可编程OVP LVP OCP LVP OPP保护参数值以及使能保护功能。 | ||
线压降补偿 | 具有自动压降补偿端子,自动补偿线缆压降 | ||
显示及操作 | 显示 分辨率 | 电 压 | 0.001V |
电 流 | 0.001A | ||
功 率 | 0.001kW | ||
显示方式 | 液晶显示 | ||
操作方式 | 数字按键、旋钮、触摸屏三合一 | ||
通信接口 | 串行接口 | 标配RS232/RS485(二选一) | |
CAN 接口 | 支持CAN2.0协议(A OR B)通信数据更新频率≥50Hz | ||
以太网 | 支持以太网通讯 | ||
模拟接口 | 支持外部模拟紧急停止开关量输入控制 | ||
安全性能 | 绝缘电阻 | ≥2MΩ(1000绝缘电压下测试) | |
耐压强度 | 2000VDC 5mA/min | ||
接地电阻 | ≤100mΩ | ||
工作环境 | 工作温度 | 0℃~40℃ | |
工作湿度 | 20~90%RH(无凝露) | ||
海拔高度 | ≤2000m | ||
存储温度 | -10℃~70℃ | ||
噪 音 | ≤75dB | ||
冷却方式 | 温控风冷,内置温控调速风机。 | ||
防护等级 | IP21 |
