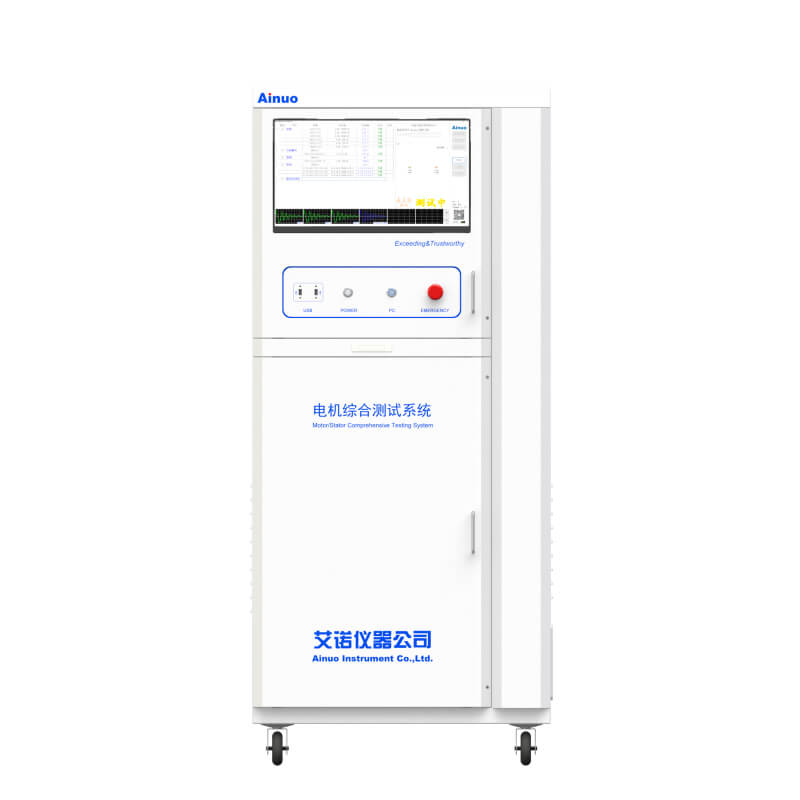

产品概述

本系统适用于新能源汽车驱动电机定子，圆线定子，扁线定子等。

功能特点

多通道：系统最高可适配80通道，满足新能源电机多绕组、多附件等多抽头的测试需求。

宽量程：系统可扩展电阻测量范围1mΩ~20000kΩ；绝缘测试范围上限到50GΩ。

高性能：系统针对新能源电机低电感量的特点，开发专用的恒压、冲击、振荡技术，匝间检测能力较传统技术提升多倍。

高精度：系统模块精度最高可达1%级，媲美同类型国际单表的测量水平，国内综测精度第一。

多接口：系统支持USB、RS232、LAN等接口，支持PLC通讯、TCP/IP网络协议等，方便数据交互和仪表控制。

排痛点：匝间重复性测试偏差不超过1%，垂挂线提高检出率，匝间测试对线伤破损提高检出率。

测试项目

交流耐压、直流耐压、绝缘电阻、直流电阻、电阻平衡、匝间测试、电感测试、电感平衡、电容测试、转向测试、PD测试等。

解决行业痛点

精度不够：安规1%精度，匝间采样点数过万。

量程不够：绝缘电阻2500V，50GQ，直流耐压6000V最大20mA。

辅助检修：匝间支持检修模式，辅助找到破损点。

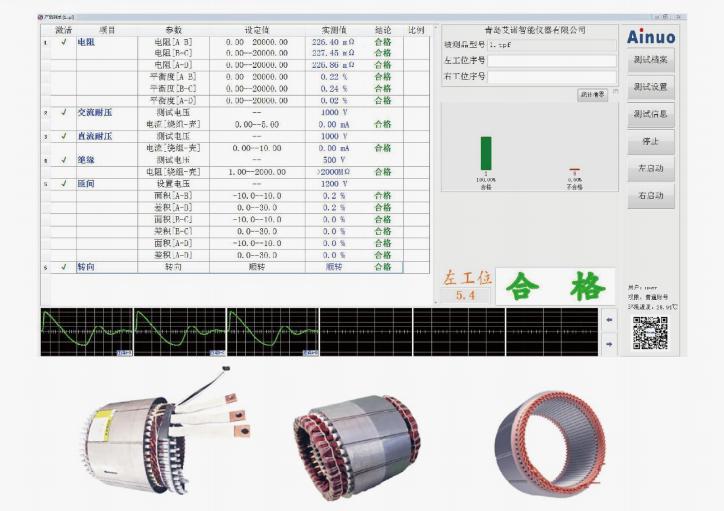

测试产品案例
