产品概述

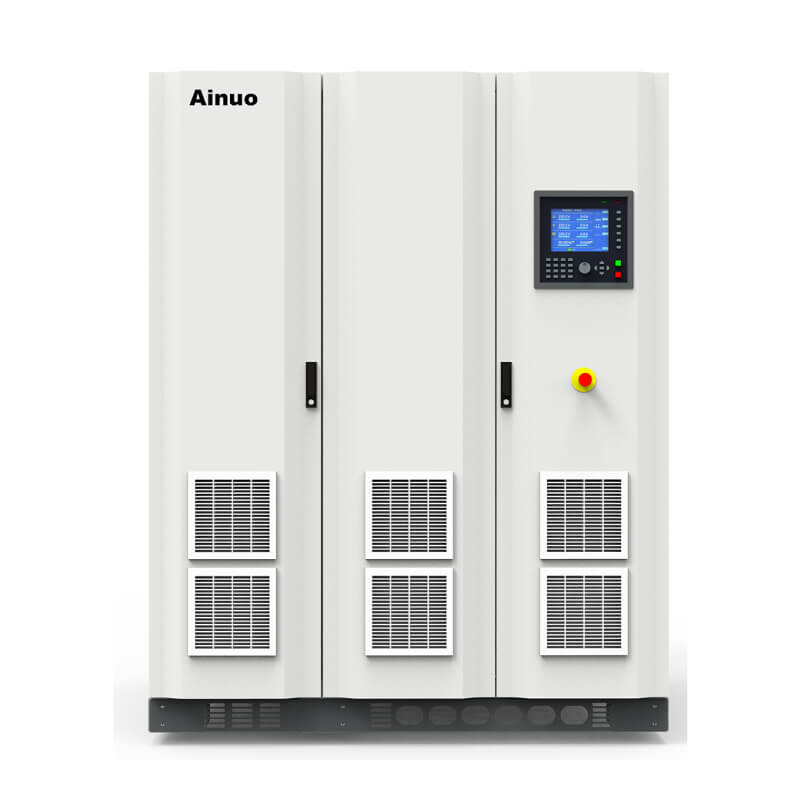

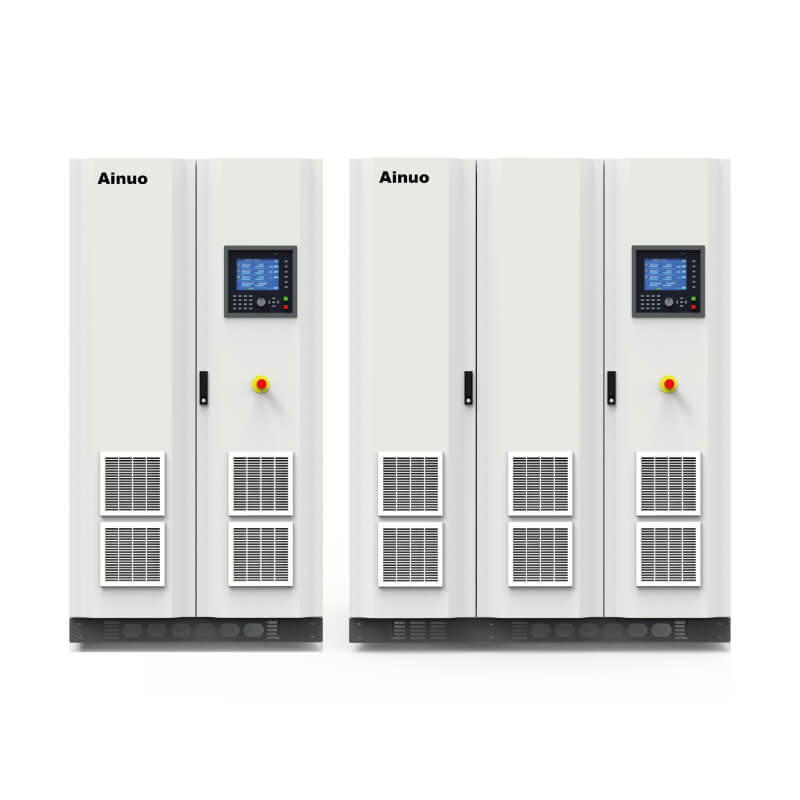

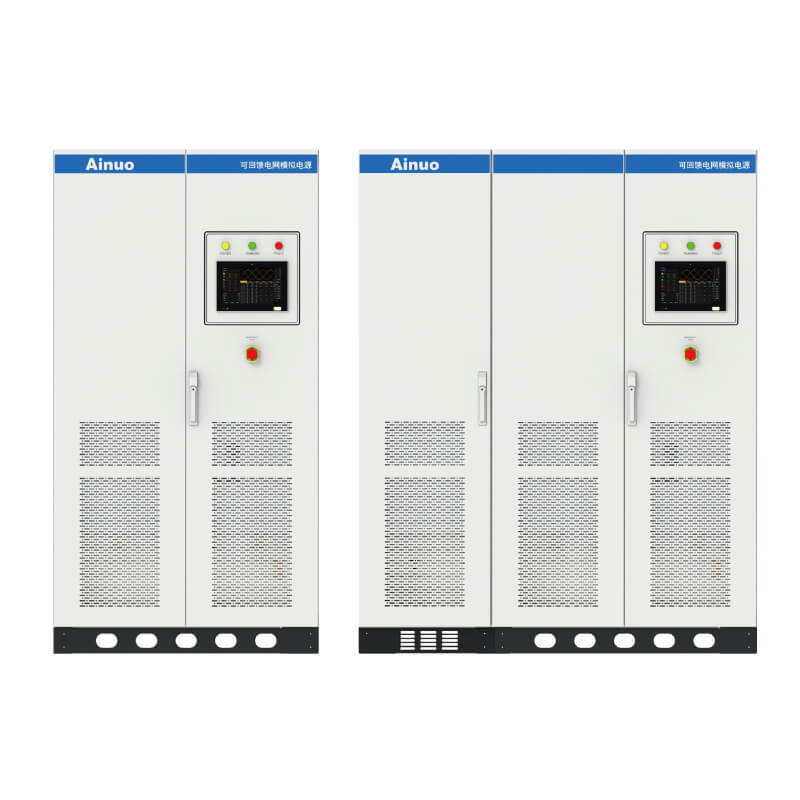

ANBGS系列可回馈电网模拟电源，专门针对光伏、风能等新能源行业开发，适用于逆变器的测试及验证。电源具备能量回馈电网功能，能够四象限运行，可大量节省能源消耗以降低运行成本；采用FPGA数字化控制技术，逆变器测试流程可完全实现智能化；具备正弦波输出模式和多种谐波叠加输出模式，单相、两相或三相高低(零)电压穿越，能够充分模拟各种电网异常状况，可配合完成过欠压、过欠频、不平衡及防孤岛保护功能测试，满足相关法规的测试要求。

产品特点

• 采用FPGA数字化控制技术，逆变器测试流程可完全实现智能化；

• 具备能量回馈电网功能，电源能够四象限运行；

• 输入功率因数校正功能；

• 具备高性能的高低(零)电压穿越、阶跃、暂降、闪变等测试功能，可进行1ms穿越测试；

• 电压和频率可设置复杂编程方式，轻松实现过欠压，过欠频测试；

• 三相不平衡模式，可分别调节三相电压及三相相位差或直接设置三相不平衡度；

• 具备2-50次谐波输出及间谐波输出功能；

• 可用于NBT 32004-2018、IEC 61000-4-11/13/14/28等标准法规测试；

产品应用

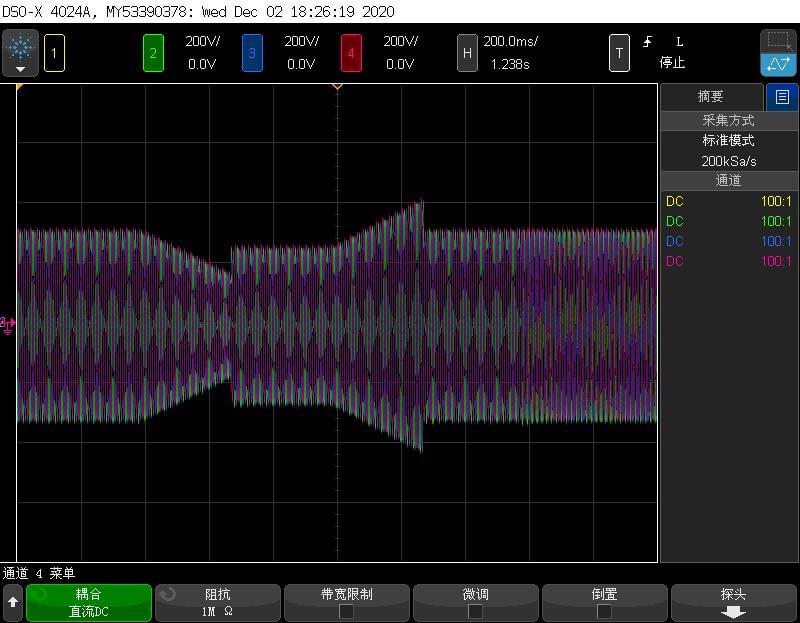

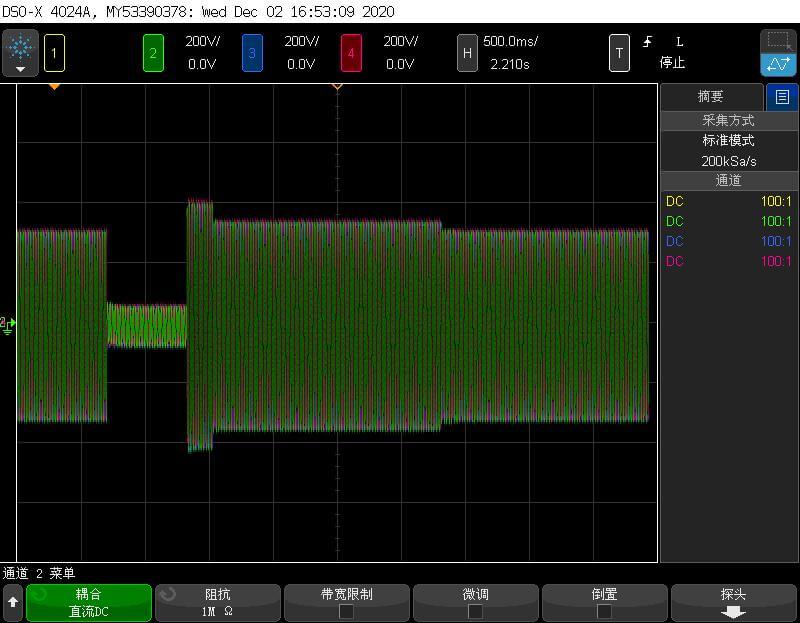

高低穿：针对光伏行业设置的编程输出方式，用来模拟电网跌落及恢复的过程，可模拟零电压穿越、低电压穿越、高电压穿越、高低穿越组合等多种模式，并可以对电压、维持时间、穿越角度、恢复电压等进行任意设置。

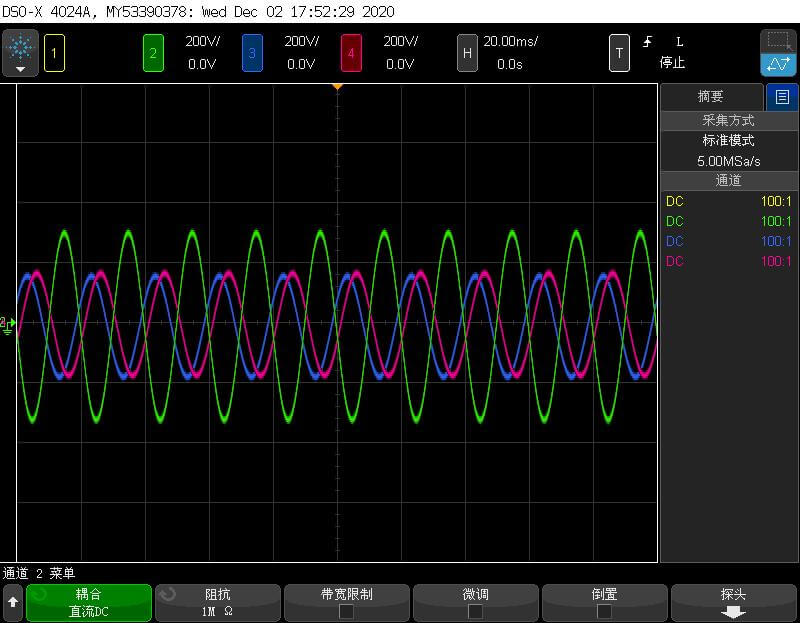

不平衡：U、V、W三路相位、电压可分别独立设置，也可以直接对不平衡度进行设置。

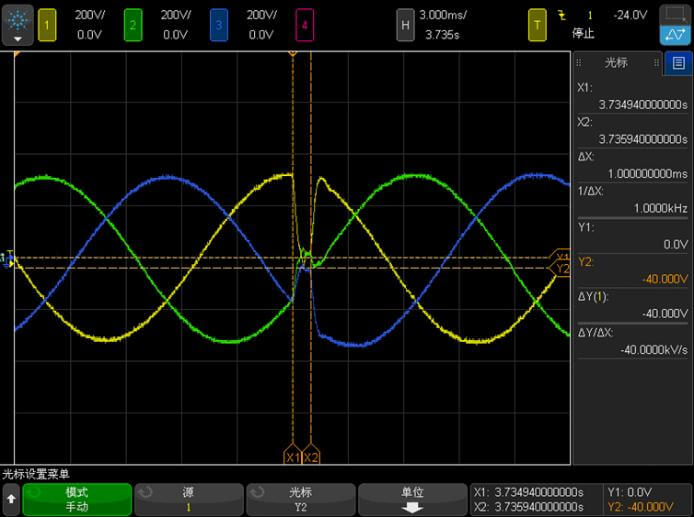

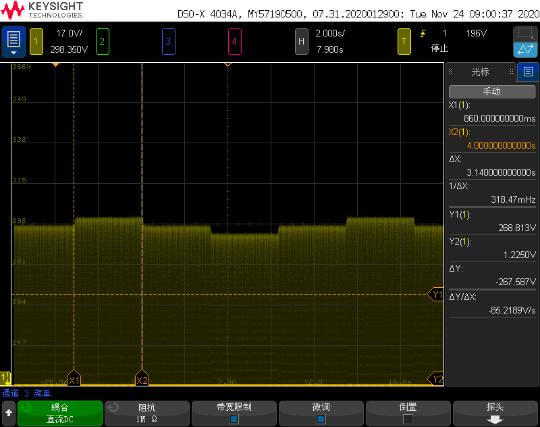

暂变：模拟电压短时间变化的一种输出方式，可进行1ms零穿测试。

编程：通用可编程设置，电压、频率、相位根据单步设定进行变换，可进行触发相位、循环次数的设置，三相输出可分别设置参数，并可实现任意相位突变/穿越等测试。

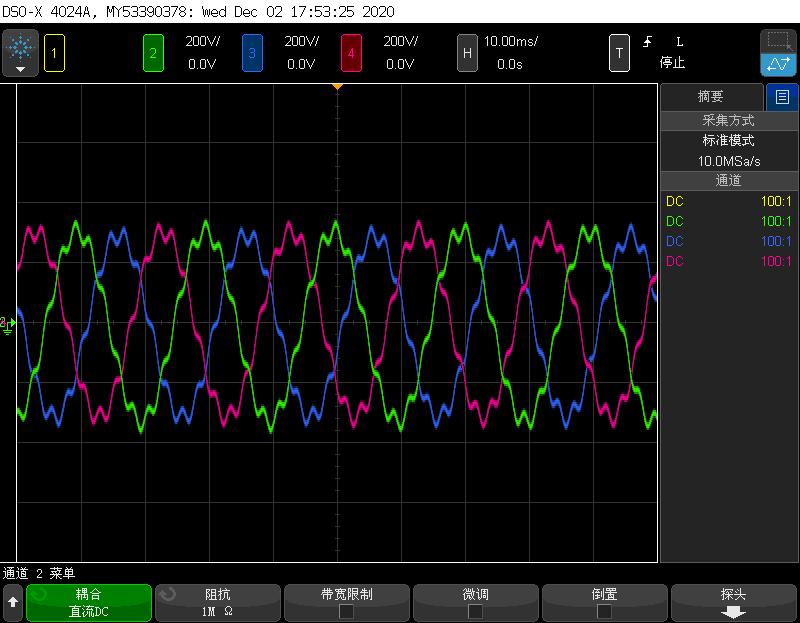

谐波：电源具备谐波编辑功能（2-50次），可在标准正弦波基础上添加各次谐波，可设置各次谐波含量及角度，单次谐波可达30%，总谐波含量无限制，谐波叠加次数无限制。同时具备50组谐波存储组可快捷调用。

间谐波：电源具备间谐波编辑功能，可在标准正弦波基础上添加间谐波，可设置间谐波触发角、频率、含量和扫描时间，间谐波频率范围16-2500Hz。

●闪变：电源可模拟电网闪变特性，进行被测品的闪变适应性测试。

● 大尺寸彩色液晶、数字键输入、旋钮操作

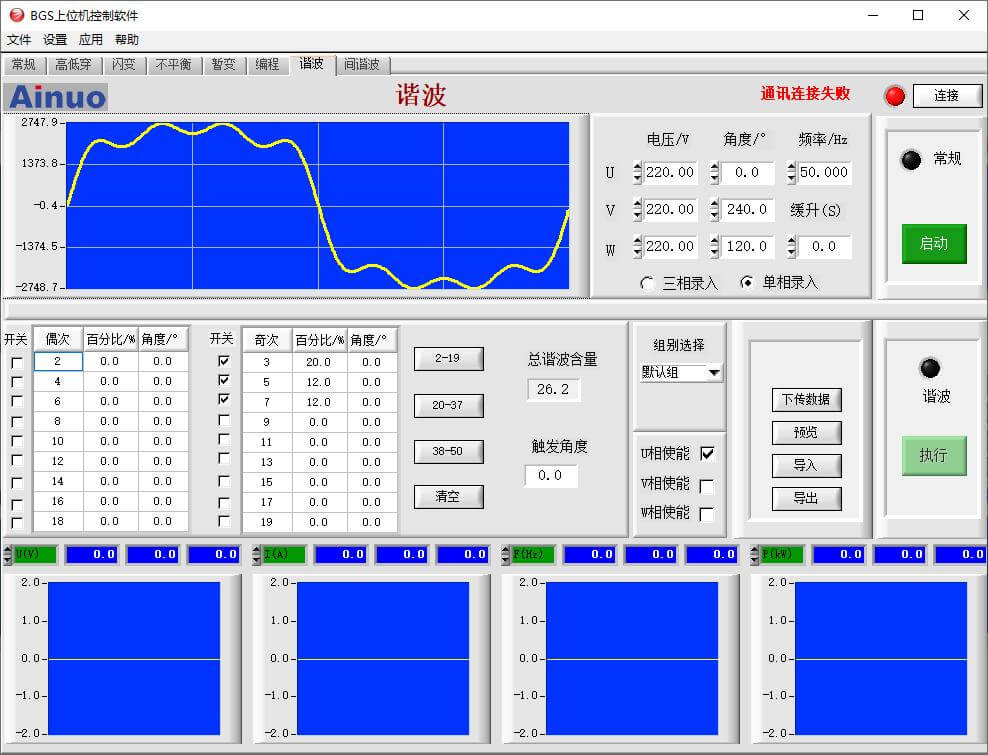

● 上位机控制软件

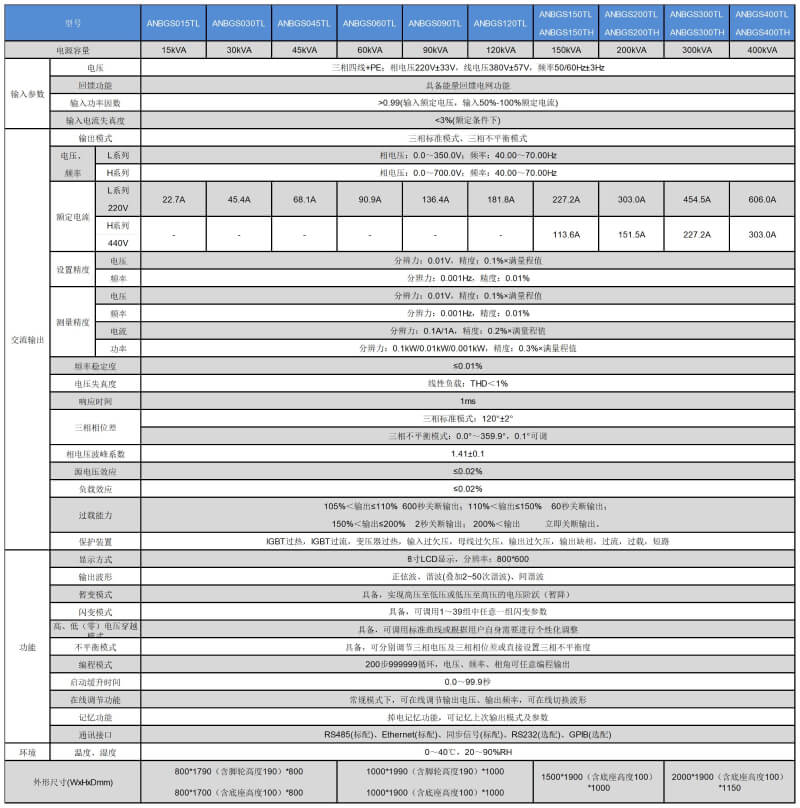

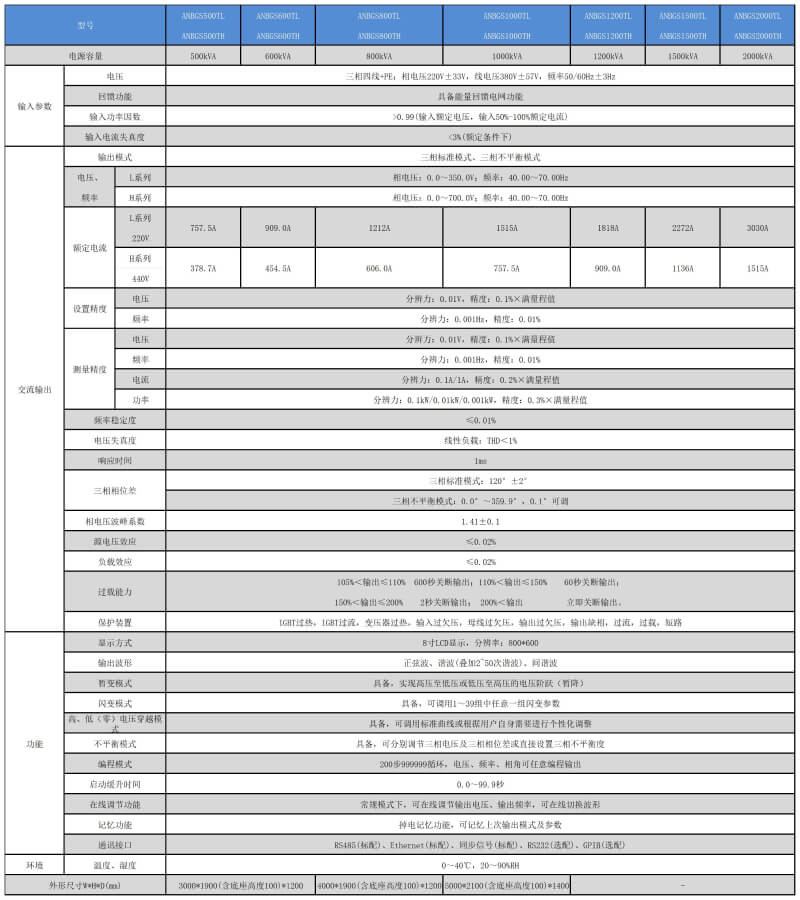

技术规格
